Beschreibung

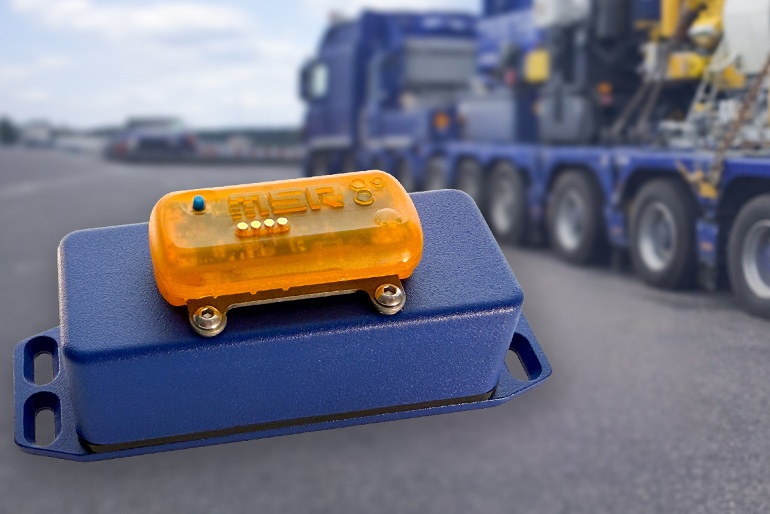

Der MSR 175Pro Datenlogger ermöglicht die präzise Überwachung von mechanischen Schock- und Stossbelastungen sowie klimatischen Einflüssen während des Transports von Trans formatoren und Schwerlastgütern. Die erfassten Messdaten liefern eine zuverlässige Grundlage für fundierte Schadensanalysen und eine klare Haftungszuordnung.
Vorteile des Schock Datenlogger
- Beschleunigungsmessung für hochdynamische Schockereignisse. Zuverlässige Erfassung kurzzeitiger Stossbelastungen.
- Flexible Messkonfiguration: Einstellbare Mess- und Speicherraten sowie mehrere Schockmessmodi.
- Signalaufbereitung für präzise Auswertung
- Anti-Aliasing-, Dezimations- und Hochpassfilter zur Trennung relevanter Schockereignisse von statischen Belastungen
- Ereignisspeicherung je nach Messmodus:-Ringspeicher für bis zu 1’000 Schockereignisse -nicht überschreibbarer Zusatzspeicher
- Integrierter, im Gehäuse verbauter 3-Achsen-Beschleunigungssensor, Messbereich wahlweise ±10 g, ±20 g oder ±40 g
- einstellbare Mess- und Speicherrate: 4 Hz, 8 Hz, 16 Hz, 31 Hz, 62 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz, 4000 Hz
- mehrere Schock-Messmodi
- Verwendung von Anti-Aliasing-Filter und Dezimationsfilter
- Hochpass-Filter zur Entfernung der statischen Beschleunigung (Erdbeschleunigung)
- Schock-Schwellwerte ab 0,5 g stufenweise einstellbar
- 1 interner Temperatursensor inklusive, je nach Variante zusätzlich je 1 interner Feuchte-, Druck- und Lichtsensor, Mess-/Speicherrate alle 10 Min. / 30 Min.
- auswechselbare Li-SOCI2Batterie, Batterielaufzeit mind. 2 Jahre
- farbige LED zur Statusindikation
Sensoren
| Interner Sensor | Messbereich | Genauigkeit (max. Abweichung) | Mess-/Speicherrate |
| 3-Achsen-Beschleunigung | ±10 g, ±20 g, ±40 g (-20…+65 °C) | 4 Hz, 8 Hz, 16 Hz, 31 Hz, 62 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz, 4000 Hz | |
| Temperatur | -20…+65 °C | ±0,5 °C (-10…+65 °C) | 10 Min. / 30 Min. |
| Relative Feuchte | 0…100 % rel. Feuchte | ±2 % rel. Feuchte | 10 Min. / 30 Min. |
| (-20…+65 °C) | (10…85 %, 0…+40 °C) | ||
| ±4 % rel. Feuchte | |||
| (85…95 %, 0…+40 °C) | |||
| Luftdruck | 0…2000 mbar absolut | ±2,5 mbar | 10 Min. / 30 Min. |
| (-20…+65 °C) | (750…1100 mbar | ||
| absolut, +25 °C) | |||
| Licht | 0…83’000 lx | max. Empfindlichkeit bei 550 nm | 10 Min. / 30 Min. |
| Lage | Zur Lageerfassung wird alle 10 Min. / 30 Min. in allen 3 Achsen die | ||
| statische Beschleunigung gemessen und gespeichert. | |||
Datenlogger spezifische Daten (Ref. 175B54T9AA6PRO)
- Beschleunigung ±10 g, ±20 g oder ±40 g (wählbar)
- Temperatur -25 bis +65 °C
Datenlogger spezifische Daten (Ref. 175B54T6H3P5AA6L3PRO)
- Beschleunigung ±10 g, ±20 g oder ±40 g (wählbar)
- Temperatur -20 bis +65 °C
- Relative Feuchte 0 bis 100 %
- Luftdruck 0 bis 2000 mbar abs.
- Licht 0 bis 83 000 lx,
Allgemeine technische Daten zum Transport-Datenlogger
| Speicherkapazität | über 2’000’000 Messwerte |
| Schockereignisse | 1’000 im Ringspeicher + 1’000 im Zusatzspeicher |
| Medium | Luft |
| Farbe | Bernstein/Blau |
| Taster | Messung starten/Status abfragen |
| Spannungsversorgung | auswechselbare Li-SOCI2-Batterie (SAFT LSH 14 3.6 V, 5.8 Ah), Batterielaufzeit mindestens 2 Jahre. |
| Interface | USB |
| Software-Paket | MSR175-Dashboard-Software, MSR Report Generator, kostenlose MSR ShockViewer Basis-Version. Anforderungen an den PC: ab Windows 7 |
| Betriebsbedingungen: | |
| Temperatur: | -20…+65 °C |
| Optimale Lagerbedingungen: | |
| Temperatur: Feuchte: |
+5 °C…+45 °C (ideale Lagerbedingungen für Batterie) 10…95 % relative Feuchte, nicht kondensierend |
| Normen: | Der MSR175Pro entspricht der EU-Richtlinie RoHS/WEEE. |
Im Lieferumfang enthalten sind drei leistungsfähige Software-Tools:
• MSR Dashboard zur einfachen Konfiguration der Datenlogger, Verwaltung mehrerer Geräte und schnellen Datenauslesung über USB
• MSR ReportGenerator zur automatischen Erstellung transportrelevanter Berichte
• MSR ShockViewer zur detaillierten Analyse, Visualisierung und Auswertung von Schockverläufen und dynamischen Ereignissen
