Reaktoren für die Chemie

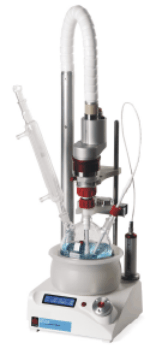

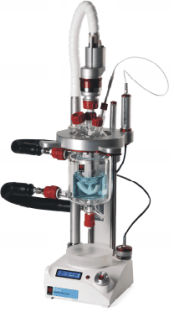

Reaktor Systeme

Reaktoreninhalte von 0.1 bis 20 Liter (grössere auf Anfrage)

Passend für einfache, Doppel- oder Dreimantel-Reaktoren

Verschiedene Formen

Einsetzbar von –80°C bis +200°C (mit speziellen Materialien bis zu +250°C)

Trocken arbeitenede Gleitringdichtung, vacuumdicht bis 1mbar (optional mit keramischem Kugelleger für aggressive Medien).

Innovatives Bodenauslaufventil ohne Restvolumen

Optionale Ausrüstung:

  • Rührmotor
  • Kühler
  • Messfühler Pt100
  • Gleitringdichtung
  • Labortischgestell
  • Bodenablassventil

Der Reaktor kann auf Wünsch automatisiert sein.


Reaktordeckel, PTFE

Passend für Glasreaktoren DN 100 mit SCHOTT® -Planflansch. Mit Einschraubgewinden zum Anschluss von Übergangsfittings und einem Mittelhals NPT 1/2".

Temperaturbeständigkeit: -200°C bis +250°C

Chemische Beständigkeit: sehr gut

einfache Montage

flexibel erweiterbar

kompatibel mit Glasreaktoren mit SCHOTT-Planflansch

mit Aufsätzen zur Verwendung vorhandener Apparaturen mit Schliff oder GL-Gewinde

Gewindeanschlüsse im Detail:

zentrischer Gewinde-Anschluss (lila) zum Einbringen einer Rührerführung

senkrechter Gewinde-Anschluss (blau) mit Ausrichtung parallel zur Rührwelle

schräger Gewindeanschluss (gelb) mit Ausrichtung direkt zur Rührwelle

schräger Gewindeanschluss (grün) mit Ausrichtung an der Rührwelle vorbei

Referenznummer Anschluss 1 Anschluss 2 Anschluss 3 Anschluss 4 Anschluss 5
B150-12 NPT 1/2" (an Welle vorbei / aside the shaft) NPT 1/2" (direkt zur Welle / directly to the shaft) NPT 1/2" (direkt zur Welle / directly to the shaft) kein kein
B150-14 NPT 1/2" (direkt zur Welle / directly to the shaft) NPT 1/2" (an Welle vorbei / aside the shaft) NPT 1/2" (direkt zur Welle / directly to the shaft) NPT 3/4" (an Welle vorbei / aside the shaft) NPT 1/4" (senkrecht / vertical)
B150-16 NPT 1/2" (direkt zur Welle / directly to the shaft) NPT 1/2" (an Welle vorbei / aside the shaft) NPT 1/2" (direkt zur Welle / directly to the shaft) NPT 1/4" (an Welle vorbei / aside the shaft) NPT 1/4" (senkrecht / vertical)
