Metal Stecker, Verschraubungen

Doppelring Verschraubung

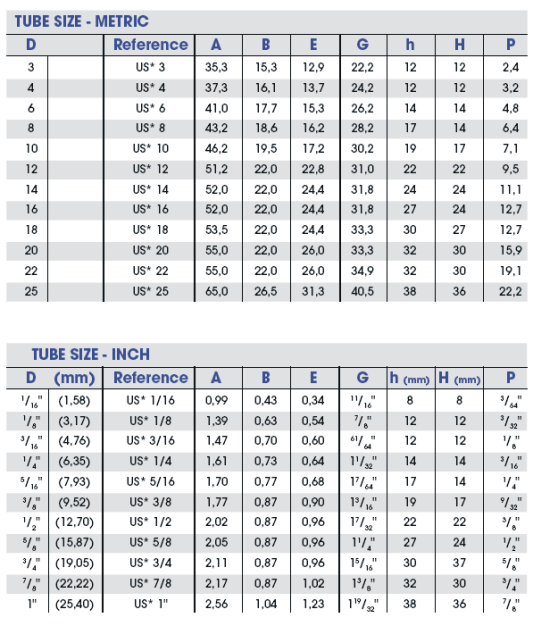

Doppelring Verschraubung-Gerade

  • Die Doppelringverschraubung SAGANA® ist ein äußerst sicheresVerbindungselement.
  • Sie garantiert auch bei hohen Druckverhältnissen, unter Hochvakuum und unter extremen Temperatur- und Schwingungsbedingungen absolute Dichtheit.
  • Es können daher auch dünnwandige Rohre benutzt werden, ohne die Sicherheit der Einrichtung zu vermindern.


*= I für Edelstahl / L für Messing

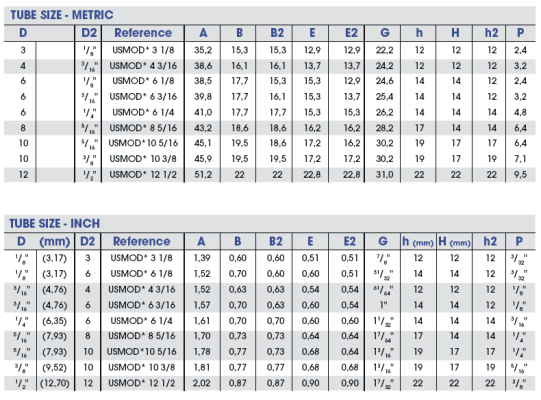

Doppelring Verschraubung-Übergang


*= I für Edelstahl / L für Messing

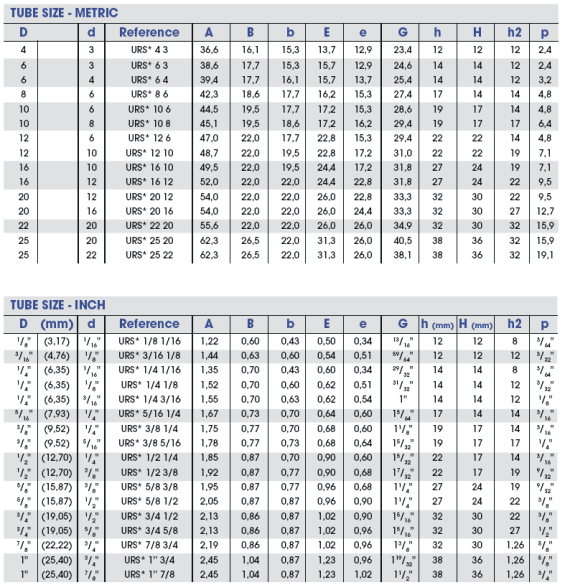

Doppelring Verschraubung-Reduzier


*= I für Edelstahl / L für Messing


Doppelring Verschraubung-Winkel


*= I für Edelstahl / L für Messing

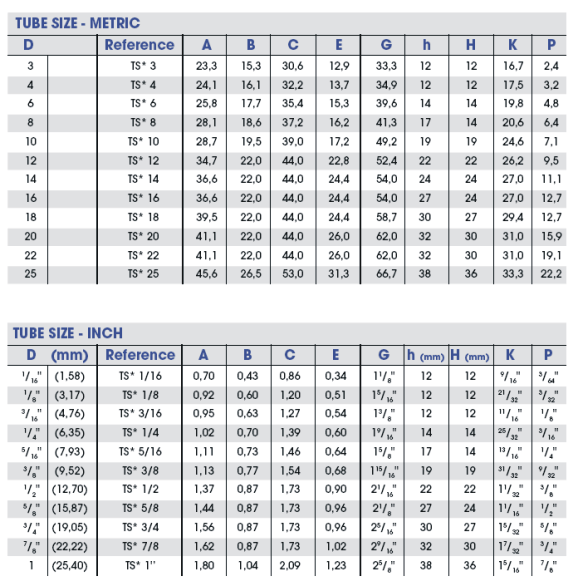

Doppelring Verschraubung-T


*= I für Edelstahl / L für Messing

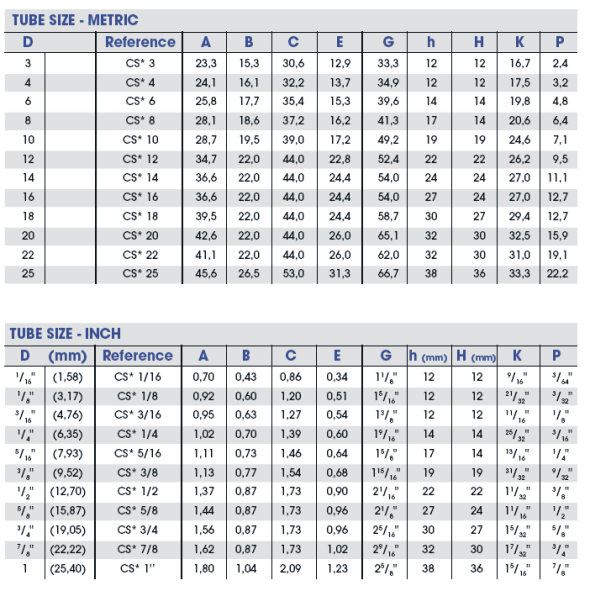

Doppelring Verschraubung-Kreuz


*= I für Edelstahl / L für Messing


Kugelhahn

Sagana KUGELHÄHNE

Ventile für hohe Durchsätze für Auf/Zu-Funktionen (2-Wege) oder Schnellschaltung (3-Wege).

Maximaler Betriebsdruck:

- 2-Wege:

  • EDELSTAHL mit PTFE-Dichtung: 105 bar (1525 Psi) bei 21°C (70°F)
  • EDELSTAHL mit PCTFE-Dichtung: 180 bar (2610 Psi) bei 21°C (70°F)

- 3-Wege:

  • - EDELSTAHL mit PTFE-Dichtung: 35 bar (500 Psi) bei 21°C (70°F)
  • - EDELSTAHL mit PCTFE-Dichtung: 55 bar (800 Psi) bei 21°C (70°F)

Maximale Betriebstemperatur: -15°C (5°F) bis 150°C (302°F)
