Dimensionnement de cyclones

Cet exemple présente le logiciel Cyclone. A partir d'un certains nombre de paramètres connus, le logiciel calcule les paramètres inconnus tels que les dimensions du cyclone et l'efficacité pour différentes tailles de particules.

Paramètres connus

débit d'air: 3 m3/s

pression: 1 bar

température du gaz: 293 °K

densité du solide: 1500 kg /m3

distribution du solide:

diamètre des particules (micron) fréquence cumulée inférieure
8 0.07
12 0.13
24 0.3
32 0.5
48 0.86
64 0.94
78 0.99
96 1

efficacité globale souhaitée: 0.92

Paramètres à déterminer

  • dimensions du cyclone
  • efficacité pour différente taille de particules
  • perte de charge dans le cyclone

Calcul

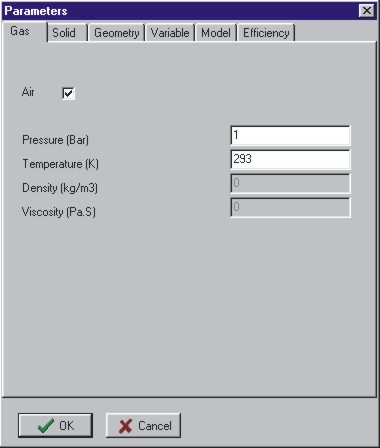

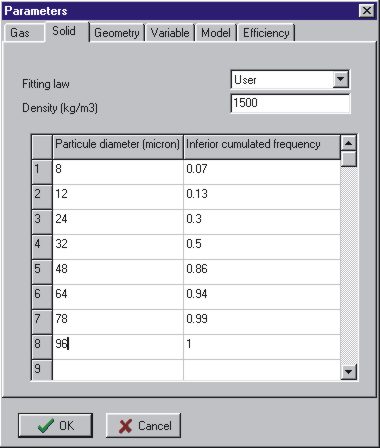

Etape 1. Entrer les paramètres du gaz Etape 2. Entrer les paramètres du solide

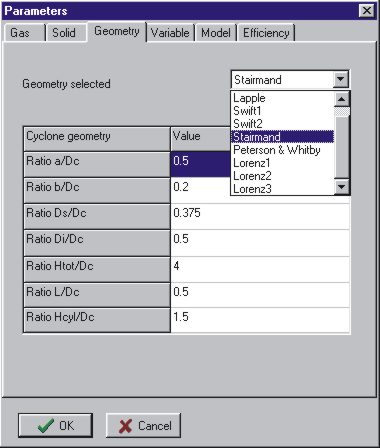

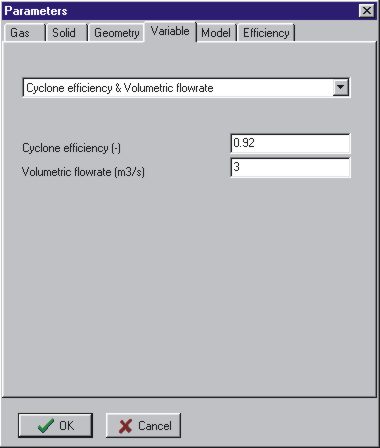

Etape 3. Choisir une géométrie ou entrer votre propre géométrie Etape 4. Choisir une combinaison de paramètres connus
Etape 5. Choisir un modèle dans la liste. Dans l'exemple la simulation a été réalisée à l'aide du modèle de Lorenz. Un tableau permet d'entrer une distribution de diamètres des particules. Le logiciel calcule alors l'efficacité correspondant à chaque classe de particule (fonctionalité pas disponible avec le modèle de Barth).

Appuyer alors sur le bouton de simulation.

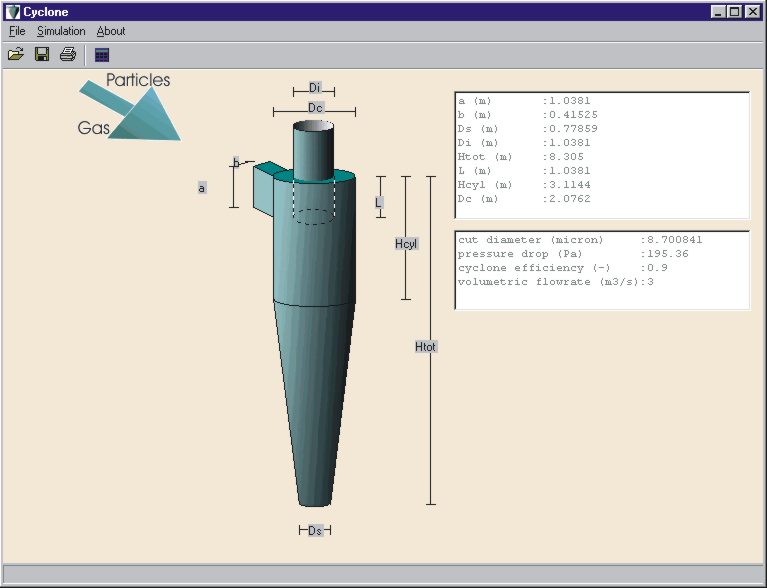

Le logiciel affiche les dimensions du cyclone, le diamètre de coupure et la perte de charge.

Dimensionnement de cyclones

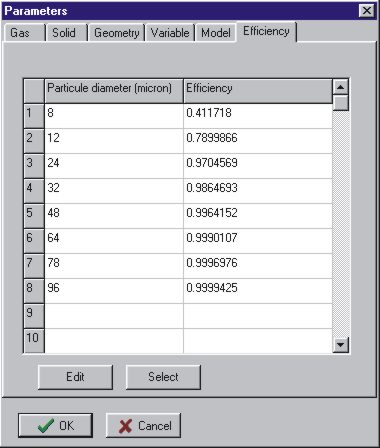

L'efficacité correspondant à chaque taille de particule peut être consultée dans la fenêtre des paramètres.

Conclusion

Le logiciel Cyclone permet de calculer les dimensions d'un cyclone sans avoir à écrire la moindre formule. Les calculs sont trés rapides, ce qui permet de comparer plusieurs solutions en trés peu de temps.
